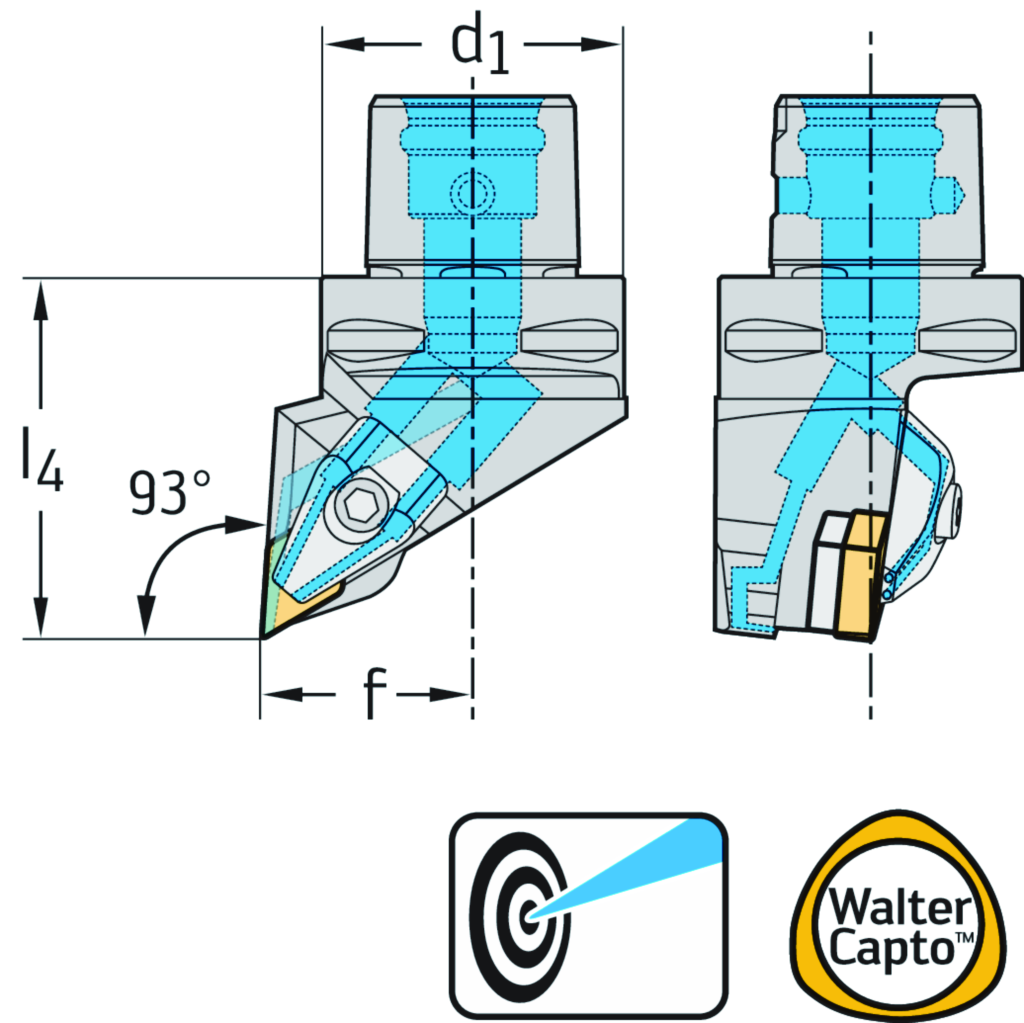

C8-DDJNL-55080-15-P
Drehhalter – Pratzenspannung C...-DDJN...-P C8-DDJNL-55080-15-P
Spezifikationen
Spanwinkel orthogonal γ (Deg) | -6 |
Neigungswinkel λ s (Deg) | -7 |
Funktionale Breite f (mm) | 55 |
Verbindungsgrößencode d 1 | C8 |
Funktionale Länge l 4 (mm) | 80 |
Mindestdurchmesser D min (mm) | 1100 |
Minimaler Bohrungsdurchmesser D min2 (mm) | 700 |
Verbindungsgrößencode D 1 | C8 |
Verbindungsgrößen-Code d1 | C8 |
Funktionale Länge l<sub>4</sub> (mm) | 80 |
Mögliche Wendeschneidplatten Type | DN .. 1506 .. |
Mindestdurchmesser D<sub>min</sub> (mm) | 1100 |
Spanwinkel, orthogonal γ (°) | -6 |
Neigungswinkel λ<sub>s</sub> (°) | -7 |
Plattensitzgröße | 15 |
Mindestdurchmesser D<sub>min2</sub> (mm) | 700 |
