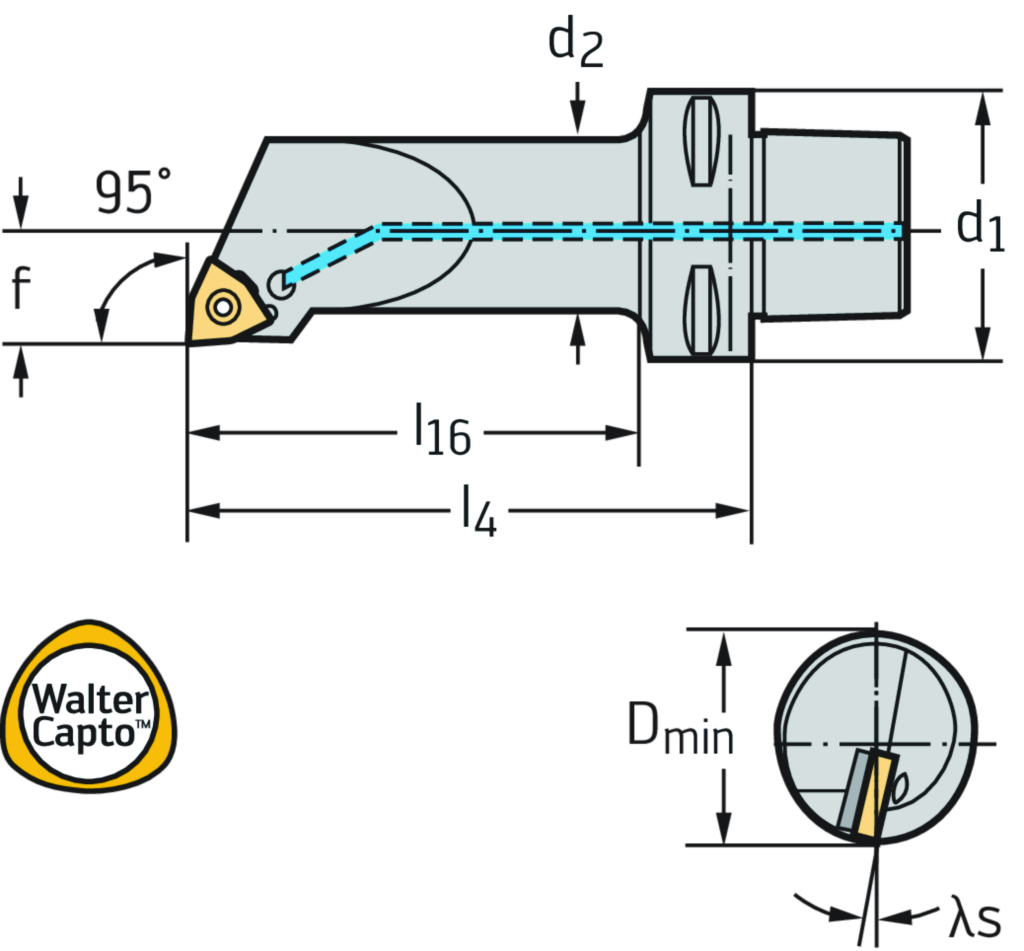

Spezifikationen
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
95 |
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-10 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
40 |
|
Funktionale Breite f (mm) |
22 |
|
Verbindungsgrößencode d 1 |
C4 |
|
Funktionale Länge l 4 (mm) |
110 |
|
Nutzbare Länge l 16 (mm) |
89 |
|
Körperdurchmesser d 2 (mm) |
32 |
|
Körperdurchmesser D 2 (mm) |
32 |
|
Gewicht (kg) |
0,755 |
|
Mögliche Wendeschneidplatten Type |
WN .. 0804 .. |
|
Verbindungsdurchmesser d1 |
C4 |
|
Auskraglänge l4 (mm) |
110 |
|
Mindestdurchmesser Dmin (mm) |
40 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-10 |
|
Plattensitzgröße |
8 |
|
Funktionale Länge l16 (mm) |
89 |
|
Körperdurchmesser d2 (mm) |
32 |
