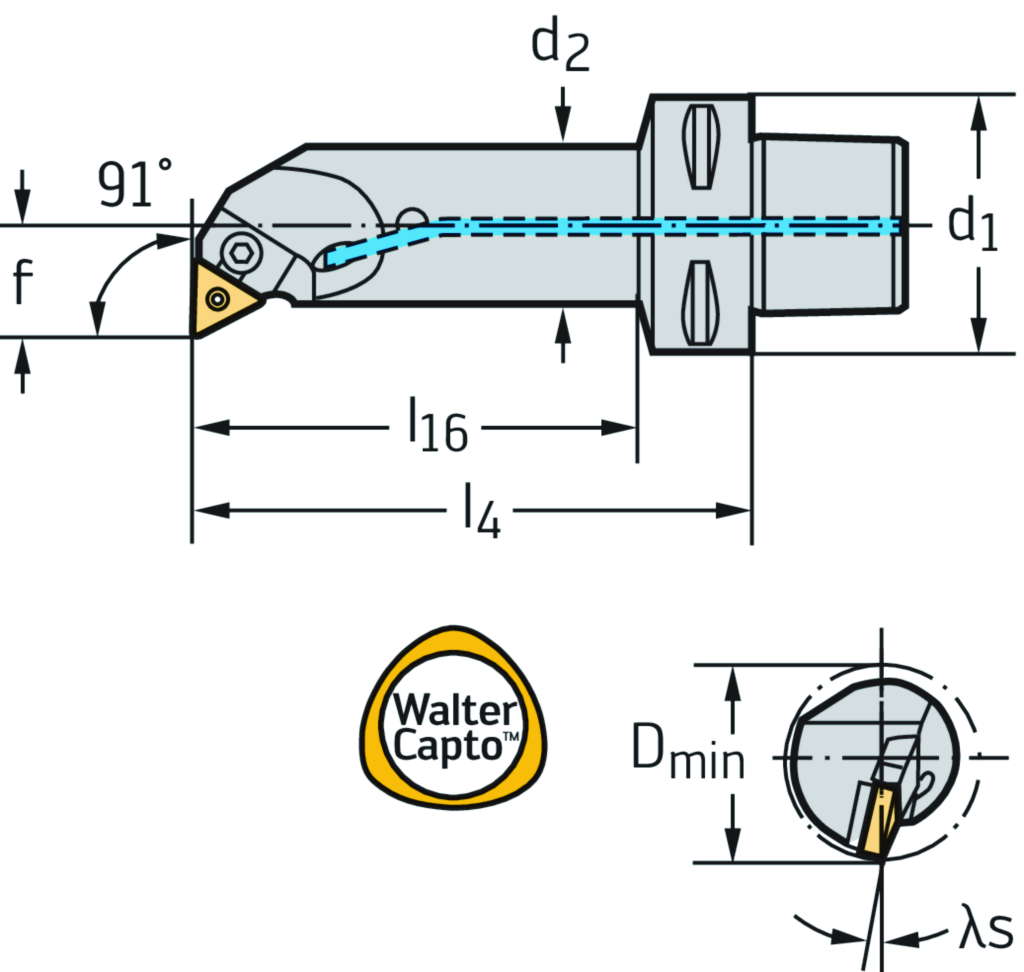

C4-PTFNR-17090-16W
Bohrstange – Kniehebelspannung C... C4-PTFNR-17090-16W
Dieses Produkt ist nicht länger verfügbar.
Spezifikationen
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-13 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
32 |
|
Funktionale Breite f (mm) |
17 |
|
Verbindungsgrößencode d 1 |
C4 |
|
Funktionale Länge l 4 (mm) |
90 |
|
Nutzbare Länge l 16 (mm) |
69 |
|
Körperdurchmesser d 2 (mm) |
25 |
|
Körperdurchmesser D 2 (mm) |
25 |
|
Mögliche Wendeschneidplatten Type |
TN .. 1604 .. |
|
Verbindungsdurchmesser d1 |
C4 |
|
Auskraglänge l4 (mm) |
90 |
|
Mindestdurchmesser Dmin (mm) |
32 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-13 |
|
Plattensitzgröße |
16 |
|
Funktionale Länge l16 (mm) |
69 |
|
Körperdurchmesser d2 (mm) |
25 |
