C4-NTS-SIR22090-16
Bohrstange – Innengewinde C...-NTS-SI C4-NTS-SIR22090-16
Dieses Produkt ist nicht länger verfügbar.

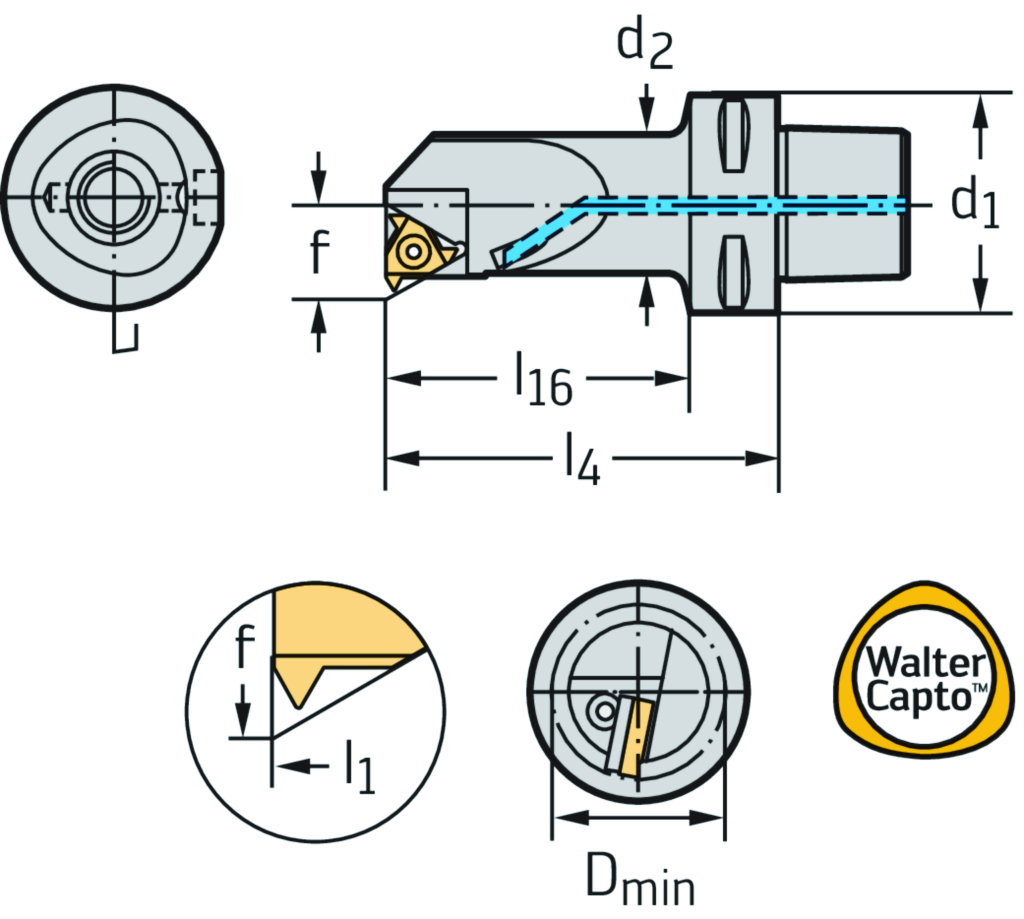

Spezifikationen
|
Funktionale Breite f (mm) |
22 |
|
Verbindungsgrößencode d 1 |
C4 |
|
Funktionale Länge l 4 (mm) |
90 |
|
Nutzbare Länge l 16 (mm) |
69 |
|
Code Schneidplattenschnittstelle Symbol 05 |
16 |
|
Mindestdurchmesser D min (mm) |
40 |
|
Körperdurchmesser d 2 (mm) |
32 |
|
Funktionale Länge l4 (mm) |
90 |
|
Mögliche Wendeschneidplatten Type |
TS16-I |
|
Verbindungsgrößen-Code d1 |
C4 |
|
Nutzbare Länge l16 (mm) |
69 |
|
Mindestdurchmesser Dmin (mm) |
40 |
|
Nutzlänge l16 (mm) |
69 |
|
Körperdurchmesser d2 (mm) |
32 |
|
Plattengröße |
16 |
