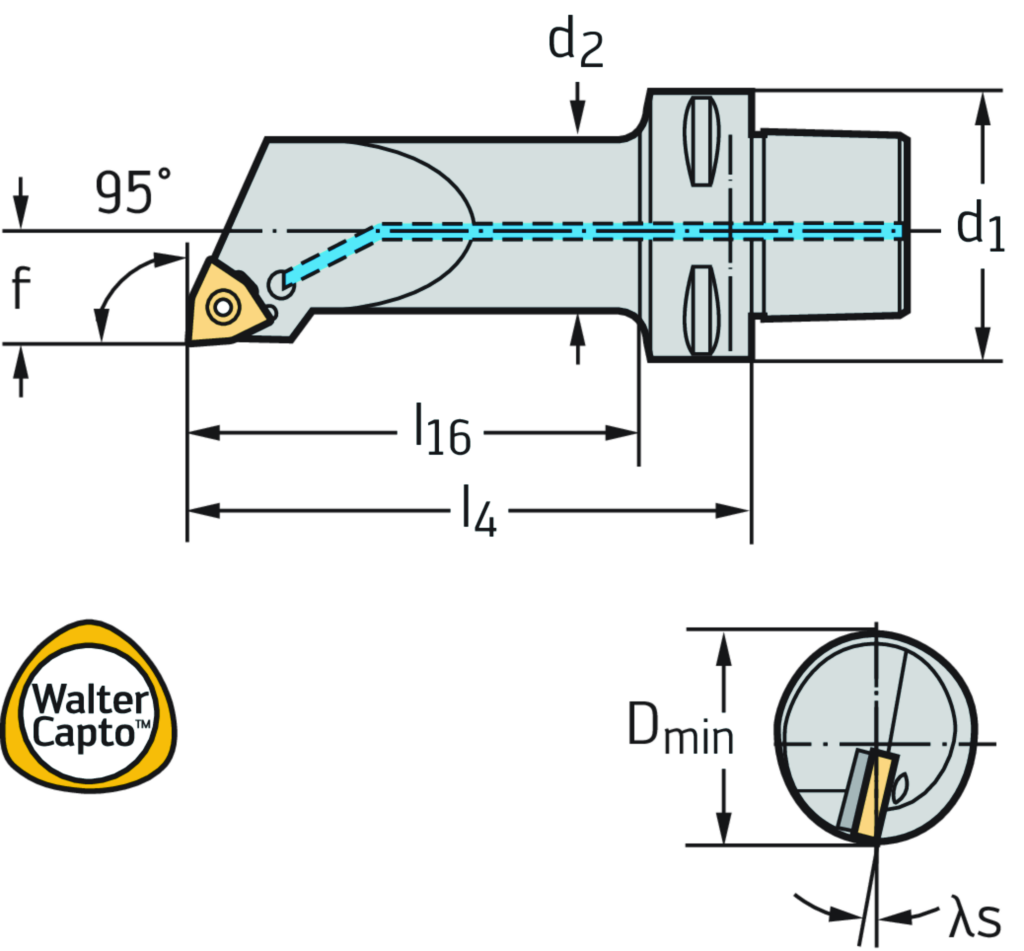

Spezifikationen
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
95 |
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-15 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
25 |
|
Funktionale Breite f (mm) |
13 |
|
Verbindungsgrößencode d 1 |
C3 |
|
Funktionale Länge l 4 (mm) |
75 |
|
Nutzbare Länge l 16 (mm) |
58 |
|
Körperdurchmesser d 2 (mm) |
20 |
|
Körperdurchmesser D 2 (mm) |
20 |
|
Gewicht (kg) |
0,255 |
|
Mögliche Wendeschneidplatten Type |
WN .. 0604 .. |
|
Verbindungsdurchmesser d1 |
C3 |
|
Auskraglänge l4 (mm) |
75 |
|
Mindestdurchmesser Dmin (mm) |
25 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-15 |
|
Plattensitzgröße |
6 |
|
Funktionale Länge l16 (mm) |
58 |
|
Körperdurchmesser d2 (mm) |
20 |
