Spezifikationen
|
Toleranzklasse Schneidplatte Toleranzklasse |
G |
|
Anzahl Schneidkanten |
2 |
|
Schneidplattenbreite l 2 (mm) |
9,9 |
|
Schneidkantenlänge l (mm) |
17,3 |
|
Schneidplattendicke s (mm) |
5,75 |
|
Hauptfreiwinkel α (Deg) |
7 |
|
Nebenfreiwinkel α 2 (Deg) |
15 |
|
Eckenradius r (mm) |
0,8 |
|
Länge Wiper-Schneidkante b (mm) |
2 |
|
Radius r (mm) |
0,8 |
|
Schneidenlänge l (mm) |
17,3 |
|
Hauptfreiwinkel α (°) |
7 |
|

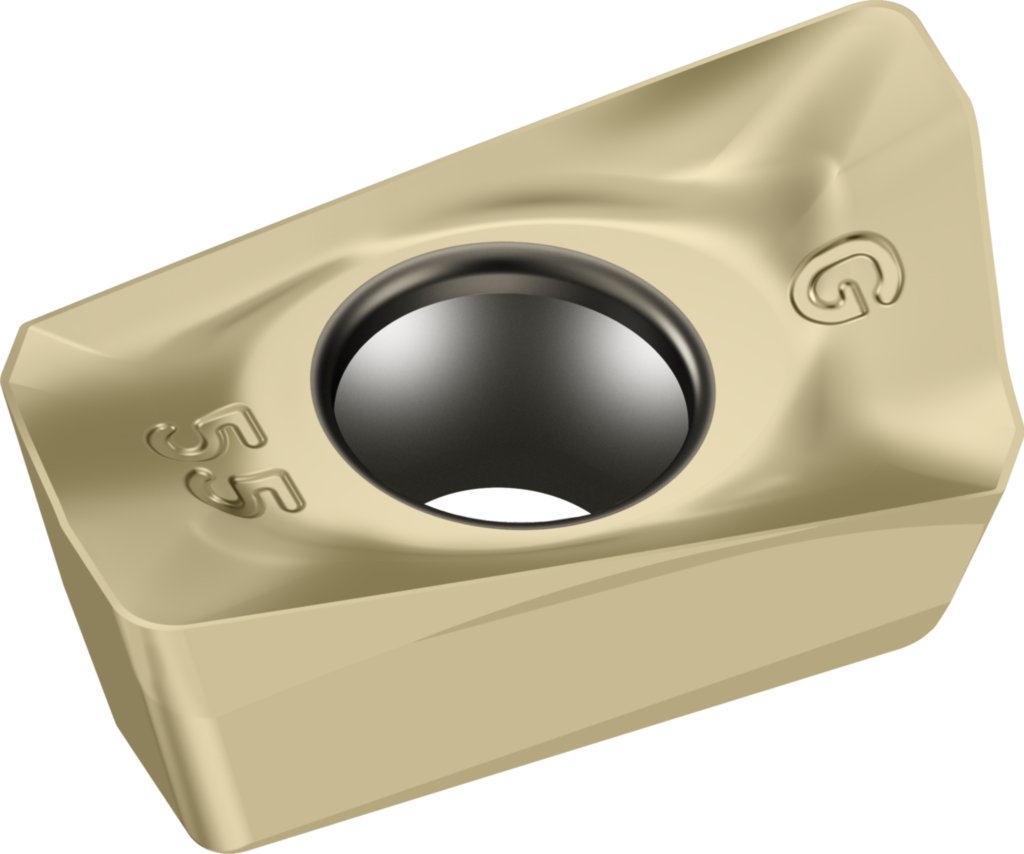

Bezeichnung |
BCGT160508R-G55 WAK15 |
|
Toleranzklasse – Schneidplatte Toleranzklasse |
G |
|
Schneidplattenbreite l2 (mm) |
9,9 |
|
Nebenfreiwinkel α2 (°) |
15 |
