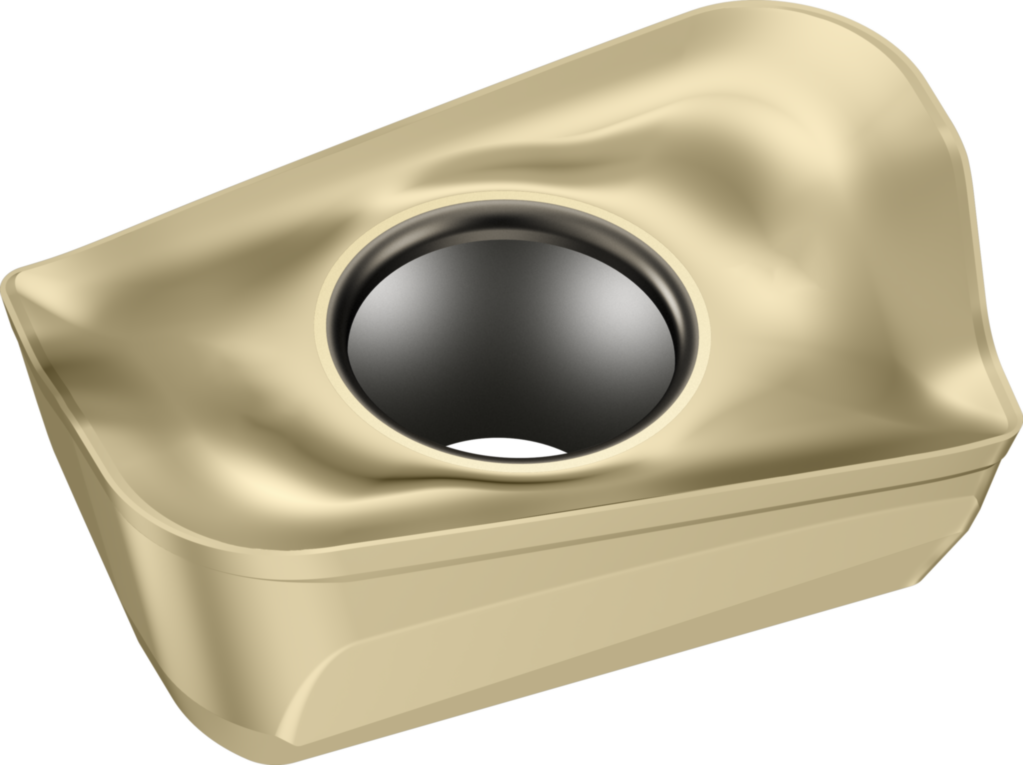

ADMT10T325R-F56 WSP45G
Spezifikationen
|

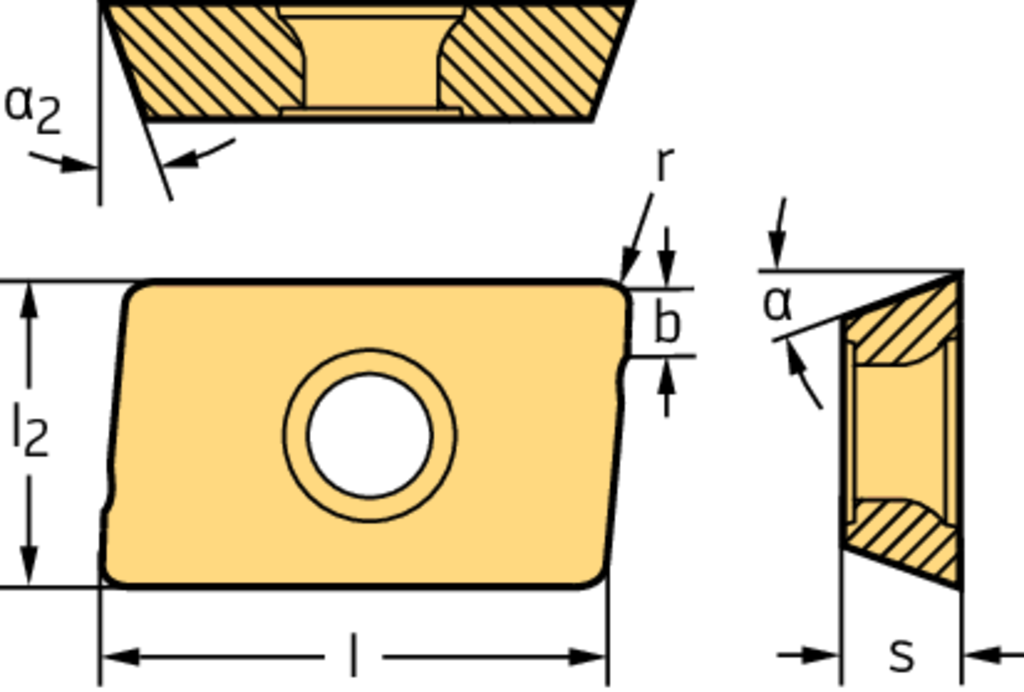

Anzahl der Seiten eines Werkzeug- oder Schneidteils NSIDE |
1 |
|
Toleranzklasse - Schneidplatte Toleranzklasse |
M |
|
Schneidplattenbreite l2 (mm) |
7,25 |
|
Nebenfreiwinkel α2 (°) |
15 |
|
Toleranzklasse Schneidplatte Toleranzklasse |
M |
|
Anzahl Schneidkanten |
2 |
|
Schneidplattenbreite l 2 (mm) |
7,25 |
|
Schneidkantenlänge l (mm) |
11,3 |
|
Schneidplattendicke s (mm) |
3,8 |
|
Hauptfreiwinkel α (Deg) |
15 |
|
Nebenfreiwinkel α 2 (Deg) |
15 |
|
Eckenradius r (mm) |
2,5 |
|
Länge Wiper-Schneidkante b (mm) |
1 |
|
Radius r (mm) |
2,5 |
|
Schneidenlänge l (mm) |
11,3 |
|
Hauptfreiwinkel α (°) |
15 |
|
Bezeichnung |
ADMT10T325R-F56 WSP45G |
|
Toleranzklasse – Schneidplatte Toleranzklasse |
M |
|
Schneidplattenbreite l2 (mm) |
7,25 |
|
Nebenfreiwinkel α2 (°) |
15 |
