Spezifikationen
|
Schneidrichtung HAND |
R |
|
Anzahl der Seiten eines Werkzeug- oder Schneidteils NSIDE |
1 |
|
Toleranzklasse - Schneidplatte Toleranzklasse |
H |
|
Nebenfreiwinkel α2 (°) |
20 |
|
Sorte GRADE |
WXN15 |
|
Wiper-Schneidkanteneigenschaft WEP |
1 |
|
Gewicht WT (kg) |
0,004 |
|
Toleranzklasse Schneidplatte Toleranzklasse |
H |
|
Anzahl Schneidkanten |
2 |
|
Schneidplattenbreite l 2 (mm) |
8,4 |
|
Schneidkantenlänge l (mm) |
13,6 |
|
Schneidplattendicke s (mm) |
4,76 |
|
Hauptfreiwinkel α (Deg) |
15 |
|
Nebenfreiwinkel α 2 (Deg) |
20 |
|
Eckenradius r (mm) |
1,6 |
|
Länge Wiper-Schneidkante b (mm) |
1 |
|
Radius r (mm) |
1,6 |
|
Schneidenlänge l (mm) |
13,6 |
|
Hauptfreiwinkel α (°) |
15 |
|

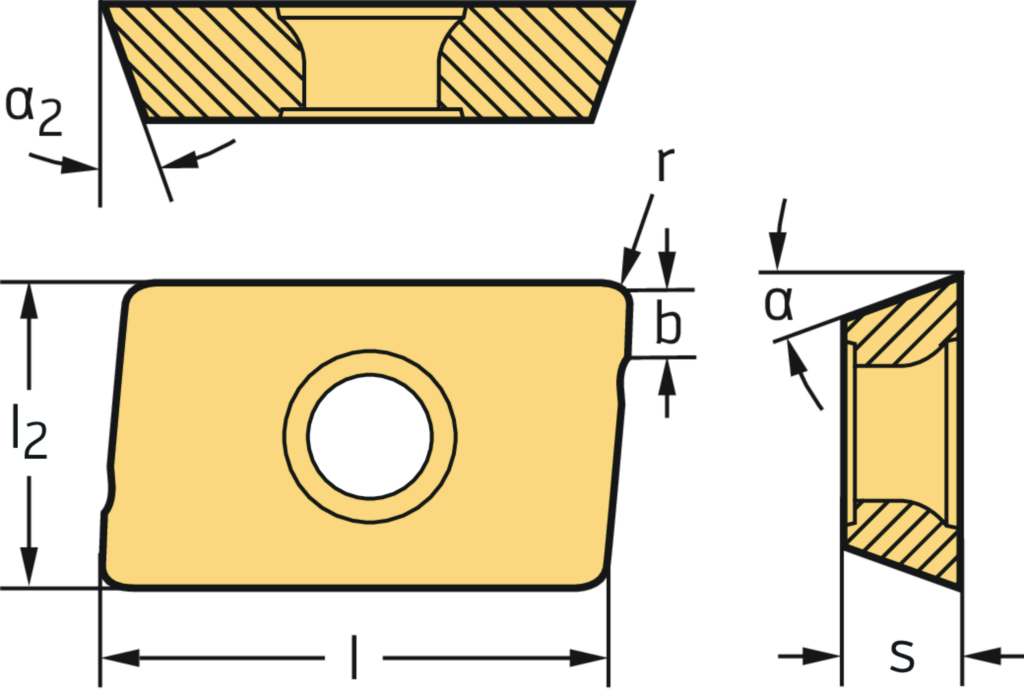

Bezeichnung |
ADHT120416R-G88 WXN15 |
|
Toleranzklasse – Schneidplatte Toleranzklasse |
H |
|
Nebenfreiwinkel α2 (°) |
20 |
