ADGT1807PER-D56 WKP35G
Rhombisch positiv ADGT1807PER-D56 WKP35G
Dieses Produkt ist nicht länger verfügbar.

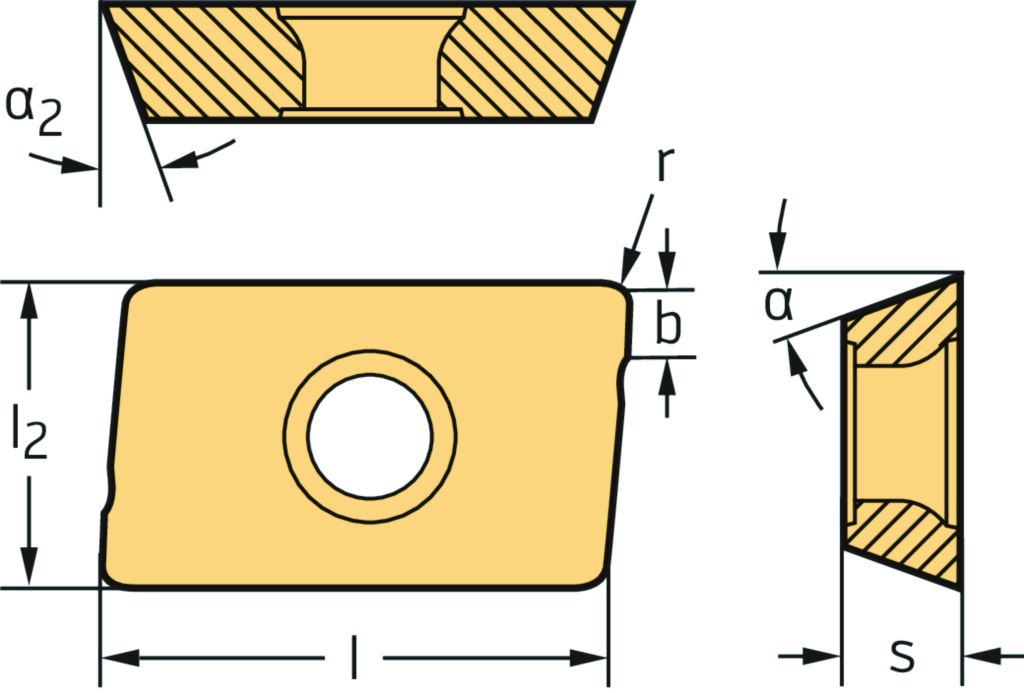

Spezifikationen
|
Toleranzklasse Schneidplatte Toleranzklasse |
G |
|
Anzahl Schneidkanten |
2 |
|
Schneidplattenbreite l 2 (mm) |
14,5 |
|
Schneidkantenlänge l (mm) |
19 |
|
Schneidplattendicke s (mm) |
7,94 |
|
Hauptfreiwinkel α (Deg) |
15 |
|
Nebenfreiwinkel α 2 (Deg) |
17 |
|
Eckenradius r (mm) |
1,2 |
|
Länge Wiper-Schneidkante b (mm) |
1,8 |
|
Radius r (mm) |
1,2 |
|
Schneidenlänge l (mm) |
19 |
|
Hauptfreiwinkel α (°) |
15 |
|
Bezeichnung |
ADGT1807PER-D56 WKP35G |
|
Toleranzklasse – Schneidplatte Toleranzklasse |
G |
|
Schneidplattenbreite l2 (mm) |
14,5 |
|
Nebenfreiwinkel α2 (°) |
17 |
