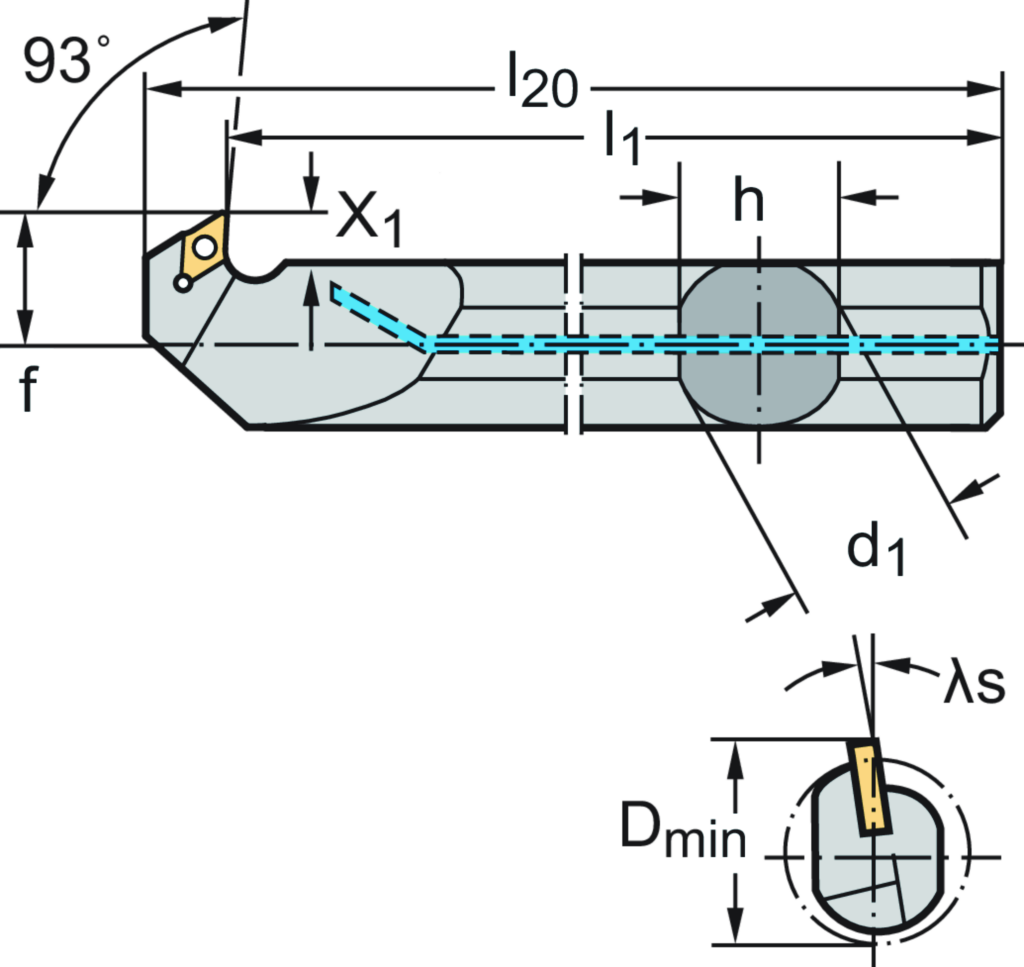

Spezifikationen
|
Kühlmitteldruck CP (bar) |
10 |
|
Schneidrichtung HAND |
L |
|
Anstellwinkel KAPR (°) |
93 |
|
Nutzbreite X1 (mm) |
6 |
|
Gesamtlänge l 1 (mm) |
300 |
|
Spanwinkel orthogonal γ (Deg) |
0 |
|
Neigungswinkel λ s (Deg) |
-7,561 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
40 |
|
Bohrstangendurchmesser d 1 (mm) |
32 |
|
Funktionale Breite f (mm) |
22 |
|
Höhe h (mm) |
30 |
|
Gesamtlänge l 20 (mm) |
316,7 |
|
Gewicht (kg) |
1,74 |
|
Verbindungsdurchmesser d1 (mm) |
32 |
|
Mögliche Wendeschneidplatten Type |
DC .. 11T3 .. |
|
Funktionale Länge l1 (mm) |
300 |
|
Verbindungsdurchmesser d1 (mm) |
32 |
|
Mindestdurchmesser Dmin (mm) |
40 |
|
Spanwinkel, orthogonal γ (°) |
0 |
|
Neigungswinkel λs (°) |
-7,6 |
|
Plattensitzgröße |
11 |
|
Gesamtlänge l20 (mm) |
316,7 |
|
Schafthöhe h (mm) |
30 |
