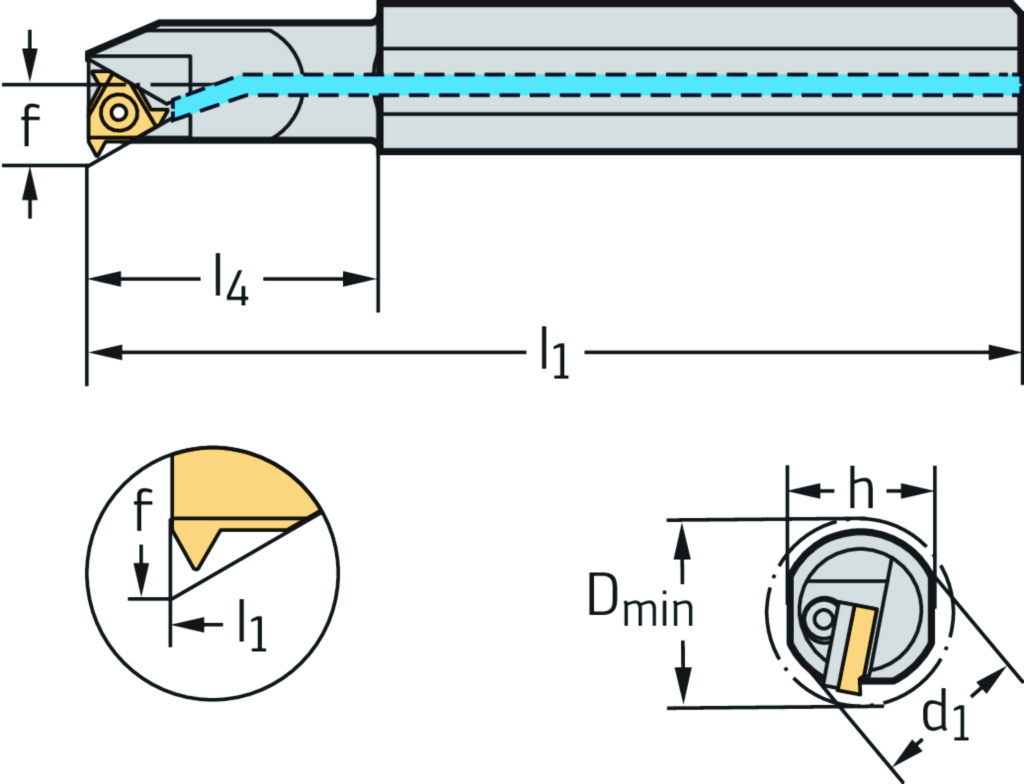

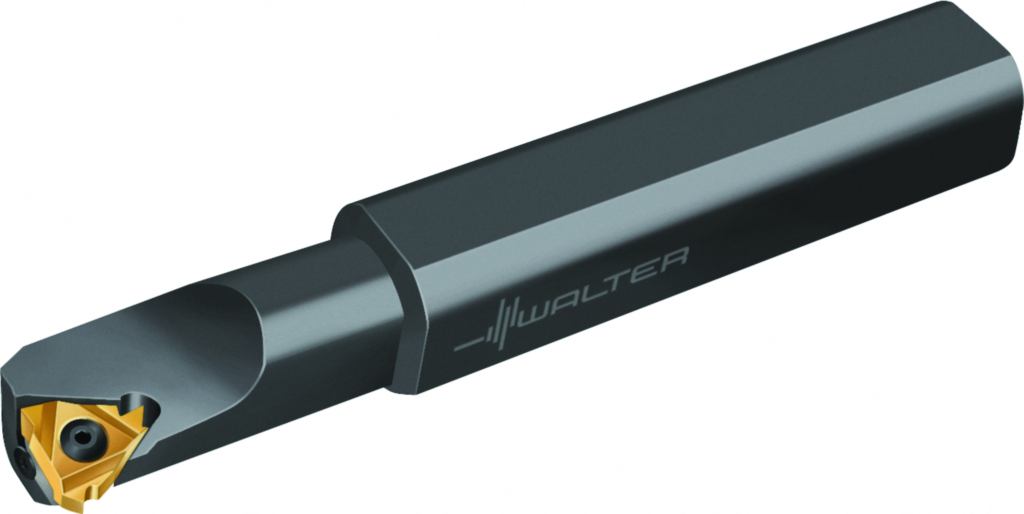

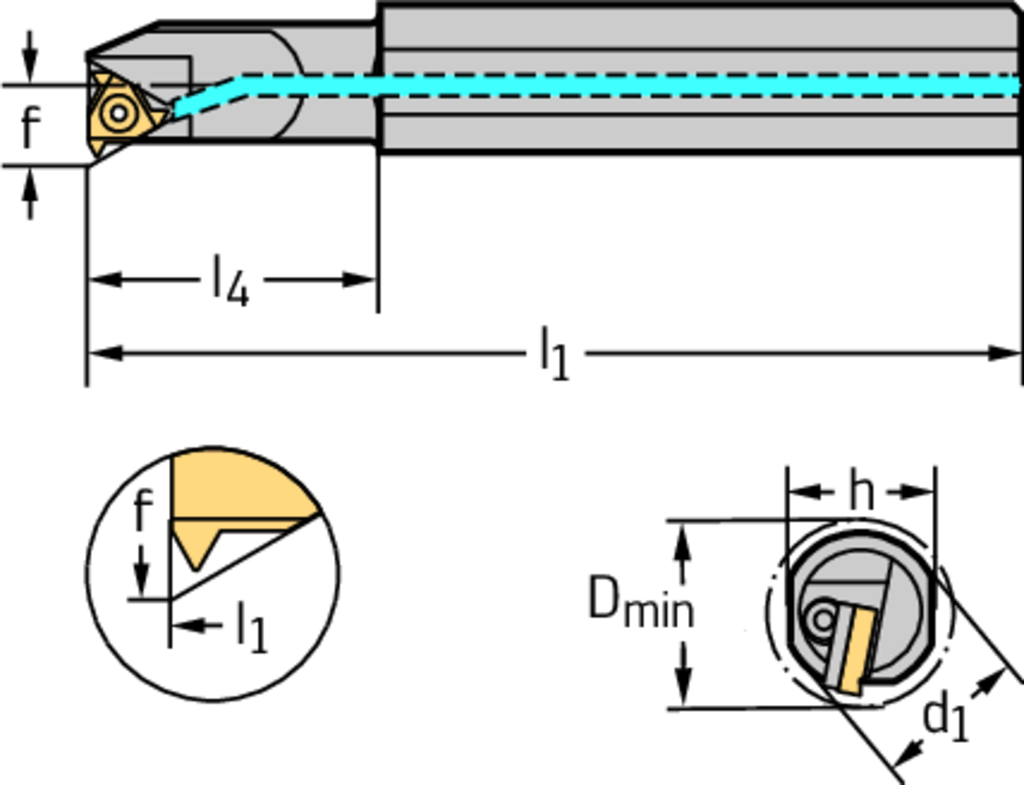

A20Q-NTS-IL16-16

• Gesamtlänge l 1 (mm) 180
• Bohrstangendurchmesser d 1 (mm) 20
• Funktionale Breite f (mm) 10,2
• Höhe h (mm) 18
• Code Schneidplattenschnittstelle Symbol 05 16
• Mindestdurchmesser D min (mm) 16
• Maximale Auskraglänge l 4 (mm) 32
• Beta β (Deg) 2,5
• Mögliche Wendeschneidplatten Type NTS-I . -16 ..
• Funktionale Länge l₁ (mm) 180
• Schaftdurchmesser d₁ (mm) 20
• Auskraglänge l₄ (mm) 32
• Mindestdurchmesser D_min (mm) 16
• Schafthöhe h (mm) 18
• Plattengröße 16
• Beta β (°) 2,5
