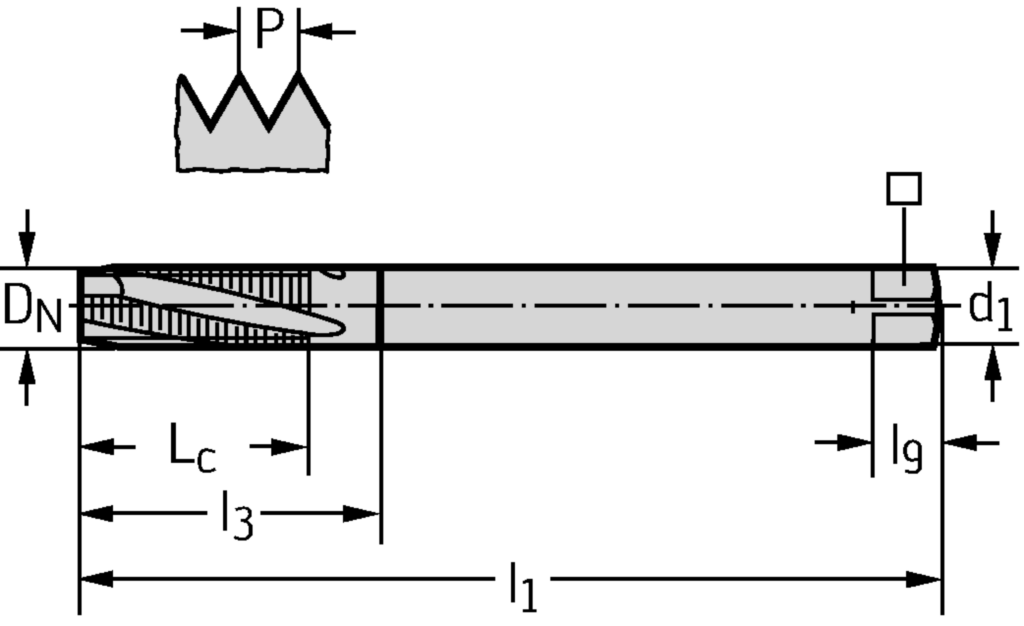

Spezifikationen
|
Schneidenlänge L c (mm) |
9,5 |
|
Spannbreite ⃞ (mm) |
3 |
|
Vierkantlänge l 9 (mm) |
6 |
|
Anzahl Nuten N |
3 |
|
Funktionale Länge l 1 (mm) |
56 |
|
Verbindungsdurchmesser d 1 (mm) |
4 |
|
Gewindegrösse D N -P |
UNJF #6-40 |
|
Gewindegrösse D N (mm) |
3,505 |
|
Verbindungsdurchmesser d1 (mm) |
4 |
|
Funktionale Länge l1 (mm) |
56 |
|
Verbindungsdurchmesser d1 (mm) |
4 |
|
Nutzlänge l3 (mm) |
9,5 |
|
Gewindegröße DN-P |
UNJF #6-40 |
|
Vierkantlänge l9 (mm) |
6 |
|
Spannbreite (mm) |
3 |
|
Gewindegröße DN (mm) |
3,505 |
|
Gewindelänge Lc (mm) |
9,5 |
