2340663-UNJF5/8

2340663-UNJF5/8 - HSS-E-PM Maschinen-Gewindebohrer - /images/PDUR-2340663_ZUE_ACN_P_02.png

2340663-UNJF5/8 - HSS-E-PM Maschinen-Gewindebohrer - /images/P_TR_PDUR-2340663-ZV_ACN_P_01.png

2340663-UNJF5/8 - ApplicationIcon1 - /images/P_Tr_Blind_Holes_Icon.png

2340663-UNJF5/8 - ApplicationIcon2 - /images/Tr_Profil_UNJF_Icon.png

2340663-UNJF5/8 - ApplicationIcon3 - /images/Tr_Tol_3B.png

2340663-UNJF5/8 - PropertyIcon1 - /images/TR_410-200HB_Icon_inch.png

2340663-UNJF5/8 - PropertyIcon2 - /images/Tr_1400-700_Nmm2_Icon.png

2340663-UNJF5/8 - PropertyIcon3 - /images/Tr_2xDN_Icon.png

2340663-UNJF5/8 - PropertyIcon4 - /images/Tr_Anschnitt_C_2-3_Icon.png

2340663-UNJF5/8 - PropertyIcon5 - /images/Tr_Drallw_Bohren_15_Icon.png

2340663-UNJF5/8

231,00 € 231.0 EUR 231,00 €

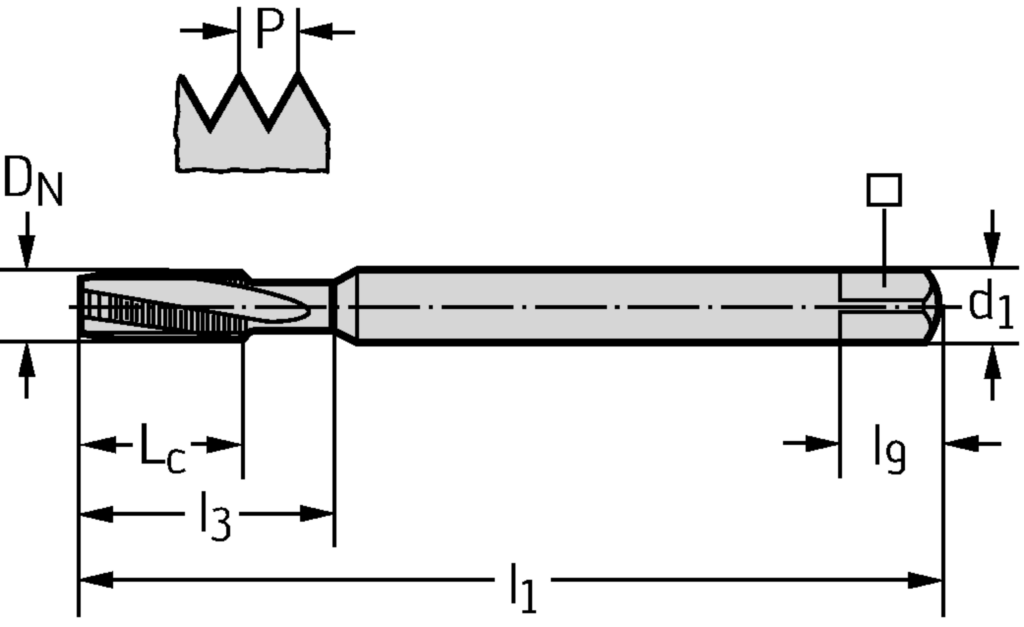

Anzahl Nuten N
Verbindungsdurchmesser d<sub>1</sub> (mm)
Funktionale Länge l<sub>1</sub> (mm)
Verbindungsdurchmesser d1 (mm)
Nutzlänge l<sub>3</sub> (mm)
Gewindegröße D<sub>N</sub>-P
Vierkantlänge l<sub>9</sub> (mm)
Spannbreite (mm)
Gewindegröße D<sub>N</sub> (mm)
Gewindelänge L<sub>c</sub> (mm)

Diese Kombination existiert nicht.

In den Warenkorb

Spezifikationen

Anzahl Nuten N	4
Verbindungsdurchmesser d₁ (mm)	12
Funktionale Länge l₁ (mm)	100
Verbindungsdurchmesser d1 (mm)	12
Nutzlänge l₃ (mm)	58
Gewindegröße D_N-P	UNJF 5/8-18
Vierkantlänge l₉ (mm)	12
Spannbreite (mm)	9
Gewindegröße D_N (mm)	15,875
Gewindelänge L_c (mm)	25
