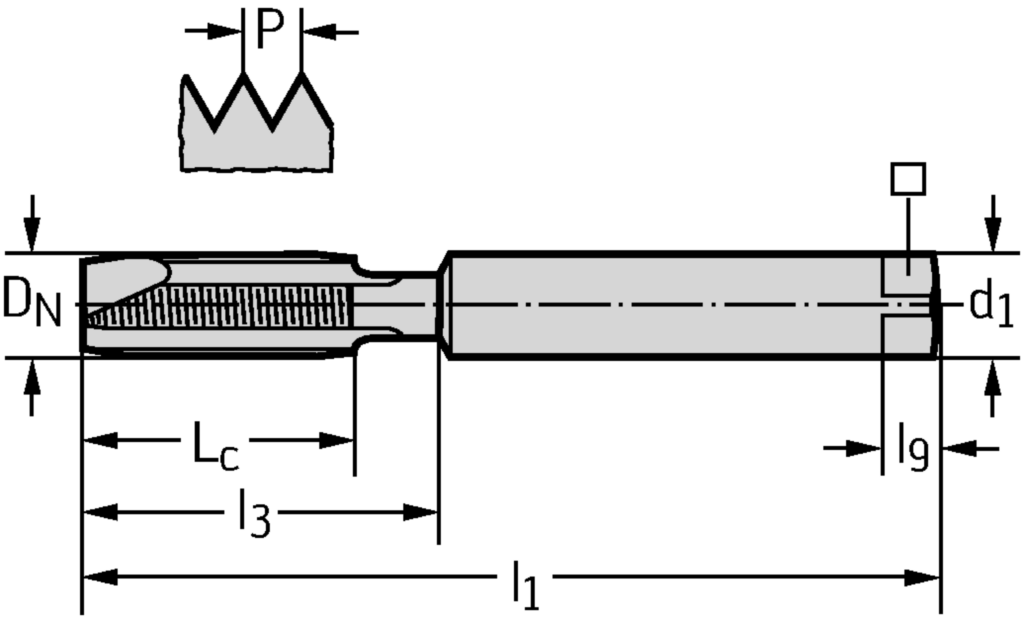

Spezifikationen
|
Anzahl Nuten N |
3 |
|
Funktionale Länge l1 (mm) |
70 |
|
Verbindungsdurchmesser d1 (mm) |
6 |
|
Nutzlänge l3 (mm) |
16 |
|
Gewindegröße DN-P |
UNF #10-32 |
|
Vierkantlänge l9 (mm) |
8 |
|
Spannbreite (mm) |
4,9 |
|
Gewindegröße DN (mm) |
4,826 |
|
Gewindelänge Lc (mm) |
16 |
