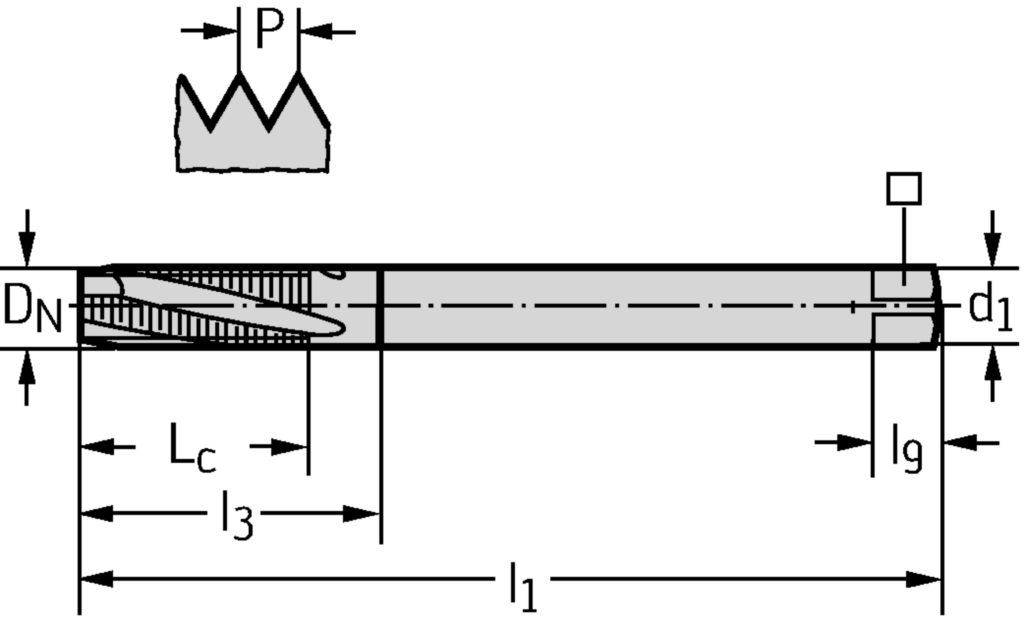

Spezifikationen
|
Schneidrichtung HAND |
R |
|
Ausgangsdurchmesser PHD (mm) |
4,2 |
|
Gewindeanschnittlänge TCL (mm) |
2 |
|
Körpermaterialcode BMC |
42 |
|
Norm BSG |
~DIN 371 |
|
Drallwinkel FHA (°) |
10 |
|
Maximale Nachschleifvorgänge NORGMX |
0 |
|
Toleranzklasse Aufnahmedurchmesser TCDCON |
h9 |
|
Gewindetoleranzklasse TCTR |
6 |
|
Ausführung Gewindefase THCHT |
C |
|
Gewinderichtung THDH |
R |
|
Gewindesteigung P (mm) |
0,8 |
|
Vierkantlänge l9 (mm) |
8 |
|
Anzahl Nuten N |
3 |
|
Funktionale Länge l1 (mm) |
70 |
|
Verbindungsdurchmesser d1 (mm) |
6 |
|
Nutzlänge l3 (mm) |
47 |
|
Gewindegröße DN |
M 5 |
|
Gewindelänge Lc (mm) |
13 |
