Spezifikationen
|

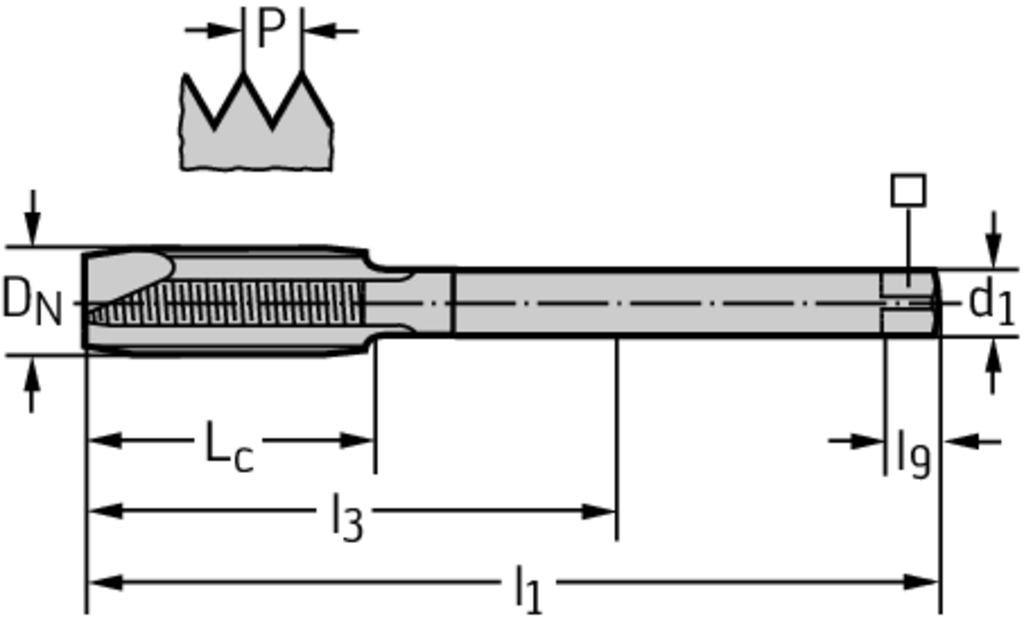

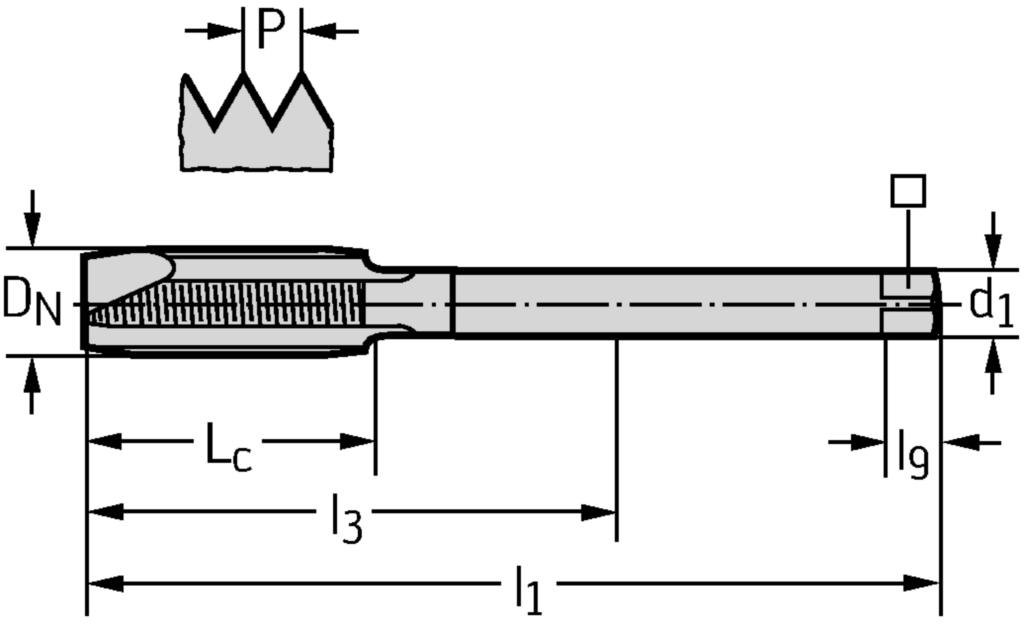

Gewindegrösse D N |
M 24 |
|
Gewindesteigung P (mm) |
3 |
|
Gesamtlänge l 1 (mm) |
160 |
|
Schneidenlänge L c (mm) |
36 |
|
Nutzbare Länge l 3 (mm) |
113 |
|
Schaftdurchmesser d 1 (mm) |
18 |
|
Spannbreite ⃞ (mm) |
14,5 |
|
Vierkantlänge l 9 (mm) |
17 |
|
Anzahl Nuten N |
4 |
|
Verbindungsdurchmesser d1 (mm) |
18 |
|
Funktionale Länge l1 (mm) |
160 |
|
Verbindungsdurchmesser d1 (mm) |
18 |
|
Nutzlänge l3 (mm) |
113 |
|
Gewindegröße DN |
M 24 |
|
Vierkantlänge l9 (mm) |
17 |
|
Spannbreite (mm) |
14,5 |
|
Gewindelänge Lc (mm) |
36 |
